作者:歐亞德
中空玻璃因其特殊的結(jié)構(gòu)與材料特性，具備長(zhǎng)久的密封效果與出色的環(huán)保節(jié)能效果。隨著應(yīng)用領(lǐng)域與市場(chǎng)需求的不斷擴(kuò)大，中空玻璃的質(zhì)量也存在很大的參差，想要做出高品質(zhì)的中空玻璃，需要尤其注意配套材料的選擇與工藝質(zhì)量的把控這兩大關(guān)鍵！
一、配套材料的選擇
中空玻璃的配套材料包括玻璃、間隔條（金屬鋁條與非金屬或復(fù)合型暖邊條）、第一道粘接密封膠（丁基膠）、第二道粘接密封膠（聚硫膠、硅酮膠或聚胺脂膠）、干燥劑（分子篩）、連接件（插腳或插件）。在每種材料的選擇上，需要注意以下事項(xiàng)。
1、玻璃原片的選擇，常見(jiàn)的玻璃原片包括普通浮法玻璃、鍍膜玻璃、鋼化玻璃、夾層玻璃等，玻璃原片必須符合相應(yīng)標(biāo)準(zhǔn)要求，經(jīng)檢驗(yàn)合格后才能使用。另外，應(yīng)盡量避免使用普通平板玻璃，一般其透明度及強(qiáng)度均達(dá)不到要求。

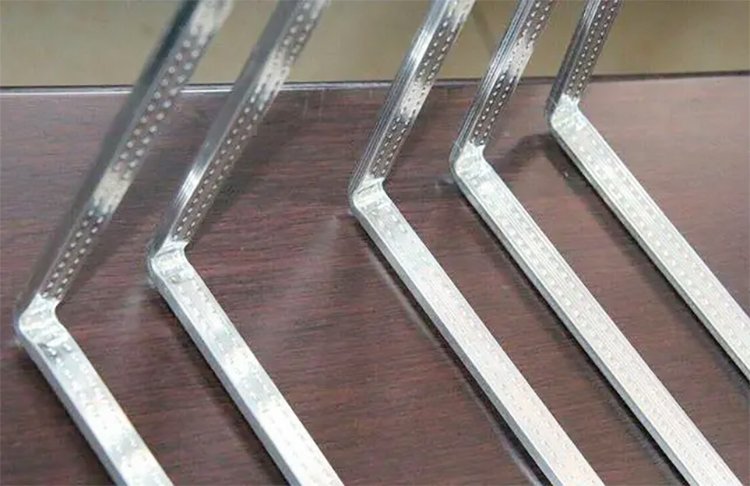

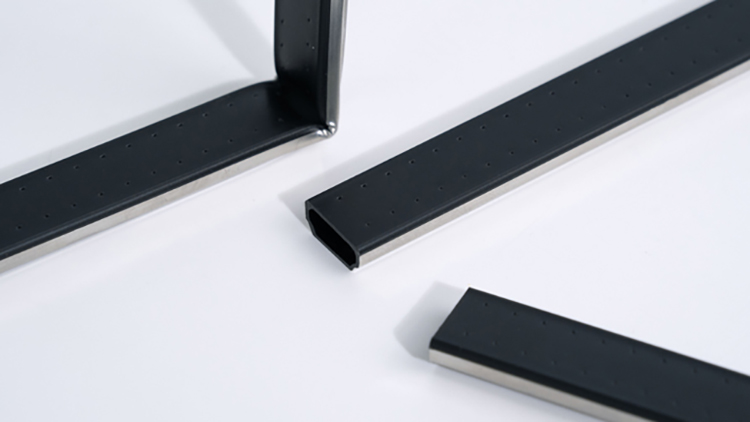

2、中空間隔條的選擇，常見(jiàn)的間隔條包括金屬鋁隔條、非金屬或復(fù)合型暖邊條，使用鋁隔條時(shí)，應(yīng)注意鋁條的壁厚是否符合規(guī)范，透氣孔分布均勻，表面須經(jīng)陽(yáng)極氧化處理或去污處理；選擇暖邊條需注意看材質(zhì)是否為PP、PVC、玻纖等材質(zhì)，謹(jǐn)防選到假的暖邊條。
3、第一道密封膠的選擇，一般為熱熔丁基膠，要選擇純度高，無(wú)雜質(zhì)的膠，熱失重、密度等數(shù)據(jù)標(biāo)準(zhǔn)應(yīng)符合相應(yīng)的規(guī)定，選擇體積大，比重輕的膠，打膠米數(shù)長(zhǎng)，更節(jié)省成本，質(zhì)量也更高。

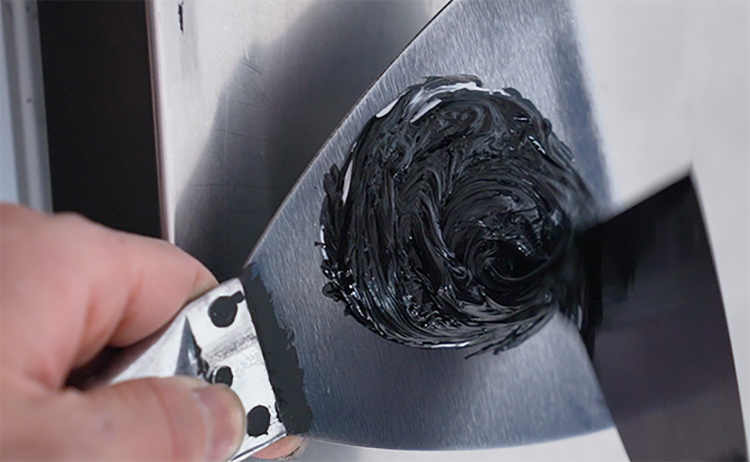

4、第二道密封膠的選擇，常見(jiàn)的二道密封有聚硫膠、硅酮膠或聚胺脂膠，應(yīng)用最多表現(xiàn)最好的為硅酮膠，建議選用結(jié)構(gòu)性強(qiáng)，不含白油的純硅酮，能夠與一道密封膠更好的相容，粘結(jié)密封效果也更加出色。
5、干燥劑的選擇，一般中空玻璃內(nèi)的干燥劑多為分子篩，分子篩還要有合適的粒度（1-1.5mm)及硬度，在填充時(shí)需注意把控合片時(shí)間，減少空氣暴漏。
6、連接件的選擇，根據(jù)鋁條的連接工藝（一體折彎與非折彎）選擇對(duì)應(yīng)規(guī)格尺寸的插件（一體折彎專用）與插腳（非折彎專用），注意尺寸精準(zhǔn)。
二、工藝的質(zhì)量把控
中空玻璃的生產(chǎn)工藝中，要把控雙道密封的質(zhì)量，間隔條的外觀質(zhì)量，分子篩的填充質(zhì)量以確保工序的完整性與可靠性。

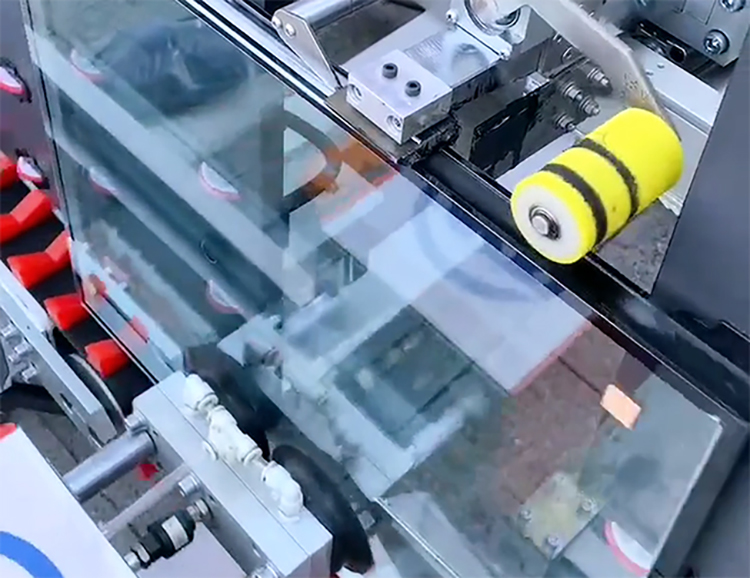

1、第一道密封工藝質(zhì)量，需調(diào)整丁基膠打膠的合適溫度環(huán)境，對(duì)間隔框粘接表面的涂布質(zhì)量進(jìn)行檢查，要保證間隔框粘接表面的丁基膠無(wú)斷線現(xiàn)象發(fā)生，如有斷線或涂布不均勻，可以直接判定此中空玻璃為不合格產(chǎn)品。
2、第二道密封工藝質(zhì)量，雙組份密封膠應(yīng)充分混合，確保正常固化，封膠應(yīng)均勻，無(wú)斷膠現(xiàn)象，無(wú)氣泡裹入，且膠面應(yīng)平整無(wú)凸凹現(xiàn)象，正常情況下，第二道密封膠的封膠厚度不能低于5mm～6mm。

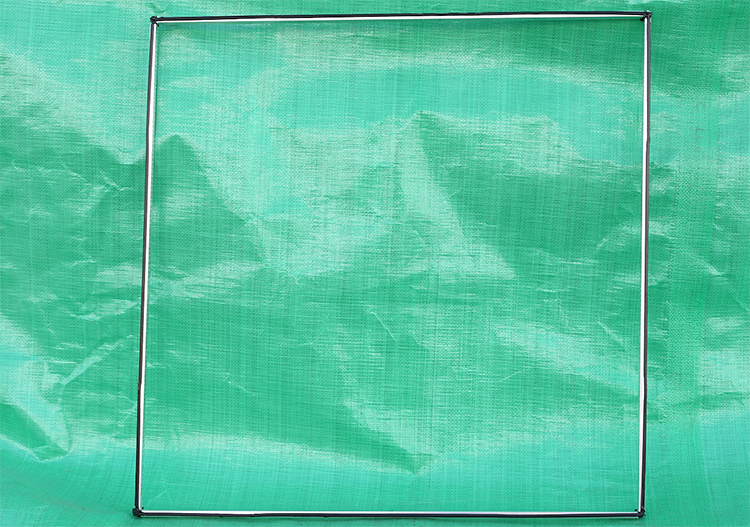

3、間隔條的連接質(zhì)量，一體折彎的間隔條需采用專業(yè)的折彎設(shè)備，連接間隔條的插腳與插件規(guī)格尺寸需對(duì)應(yīng)，間隔框不得有變形扭曲現(xiàn)象發(fā)生，直線部分間隔框應(yīng)保持平直，弧線部分應(yīng)過(guò)渡圓順，以確保能夠與密封膠平整貼合。
4、分子篩的填充工藝質(zhì)量，分子篩灌裝應(yīng)在干燥無(wú)塵的室內(nèi)環(huán)境進(jìn)行，填充率不低于85%，打開(kāi)后應(yīng)立即進(jìn)行灌裝與合片，暴漏時(shí)間不超過(guò)45分鐘，以確保分子篩的吸附效果。
中空玻璃的品質(zhì)對(duì)于生產(chǎn)商與消費(fèi)者都有深遠(yuǎn)的影響，容不得半點(diǎn)馬虎！配套材料的選擇與工藝質(zhì)量的把控對(duì)于中空玻璃的質(zhì)量至關(guān)重要，如果你需要靠譜的中空材料與專業(yè)的技術(shù)支持，歡迎選擇歐亞德新材料作為一站式解決方案供應(yīng)商！
